橋梁等の構造物耐風安定性検討風洞試験計測

本州四国連絡橋風洞試験要領・同解説に基づいた、高精度の風洞試験を実施します。
（模型もしくは実機による実機再現風洞試験　二次元模型、三次元模型どちらも対応）

• 動的応答計測（計測項目：風速、動的変位、静的変位、加速度）
• 静的風荷重計測（計測項目：風速、3軸力（Fx、Fy、Fz）、軸力回りモーメント（Mx、My、Mz））
• 静的・動的圧力計測（計測項目：風速、モデル表面・内部圧力）
• 可視化試験（タフト試験、煙流し試験、PIV計測）
• S-VFD試験（超小型模型による動的応答計測、静的風荷重計測）

主な試験装置、計測機器（主に三菱重工殿保有）

• 風洞I（吹き出し式）：3m×10m断面　制御風速域：1～25m/s
• 風洞II（吸込み式）：5m×6m断面　制御風速域：1～17m/s
• 風洞III（S-VFD装置）：0.15m×1m断面　制御風速：1～12m/s
• 変位計：光学式、レーザー式（±200mm）
• 流速計：標準ピトー菅、熱式風速計（サーミスタ）、二次元プローブ熱線、PIV（1～50m/s）
• 加速度計：各種（0～100G）
• 荷重計：1分力計、3分力計、5分力計、6分力計、その他ブロックゲージ（過重0.1～200Kg　モーメント：0.01～50Kgm）

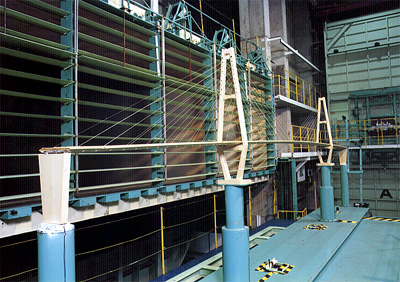

橋梁の耐風試験

主な実績

本四連絡橋他国内主要橋梁試験、海外橋梁試験
陸上風車、洋上風車、風車翼試験
高層ビル、ドーム、鉄塔、大型船、ロケット、航走体試験　他多数実績あり
